Syma X5C FPV Mod - X5SW Camera (12)Il drone Syma X5C nasce senza la fotocamera FPV (First Person View), ovvero la possibilità di vedere in prima persona, attraverso un monitor, quello che effettivamente sta inquadrando la fotocamera.

Infatti il modello X5C permette di registrare direttamente i video e le foto su scheda SD. L’inquadratura dell’immagine però dev’essere fatta “a vista”, senza essere consapevoli di quello che effettivamente stiamo registrando.

Da qualche tempo ormai è uscito il modello X5SW, che monta proprio una fotocamera FPV.

Considerando le caratteristiche costruttive, e viste le numerose richieste, mi sono deciso ad acquistare la sola fotocamera per verificare se è adattabile al modello X5C.

Ebbene, dopo giorni di impaziente attesa finalmente vi posso garantire che il Syma X5C può montare la fotocamera del X5SW senza problemi, e funziona perfettamente senza apportare alcuna modifica.

Analizzeremo in seguito pro e contro di quest’applicazione. Ora vediamo come montare la fotocamera per la visione delle riprese in tempo reale.
ATTENZIONE: questo articolo è stato redatto a scopo informativo. Non mi assumo alcuna responsabilità per danni a cose o persone. Qualsiasi operazione di tipo elettrico dev’essere effettuata da personale esperto. Ricordo inoltre che qualunque manomissione o modifica effettuata sui prodotti, invalida la garanzia prevista dai termini di legge.

Materiale Occorrente:

Procedura:

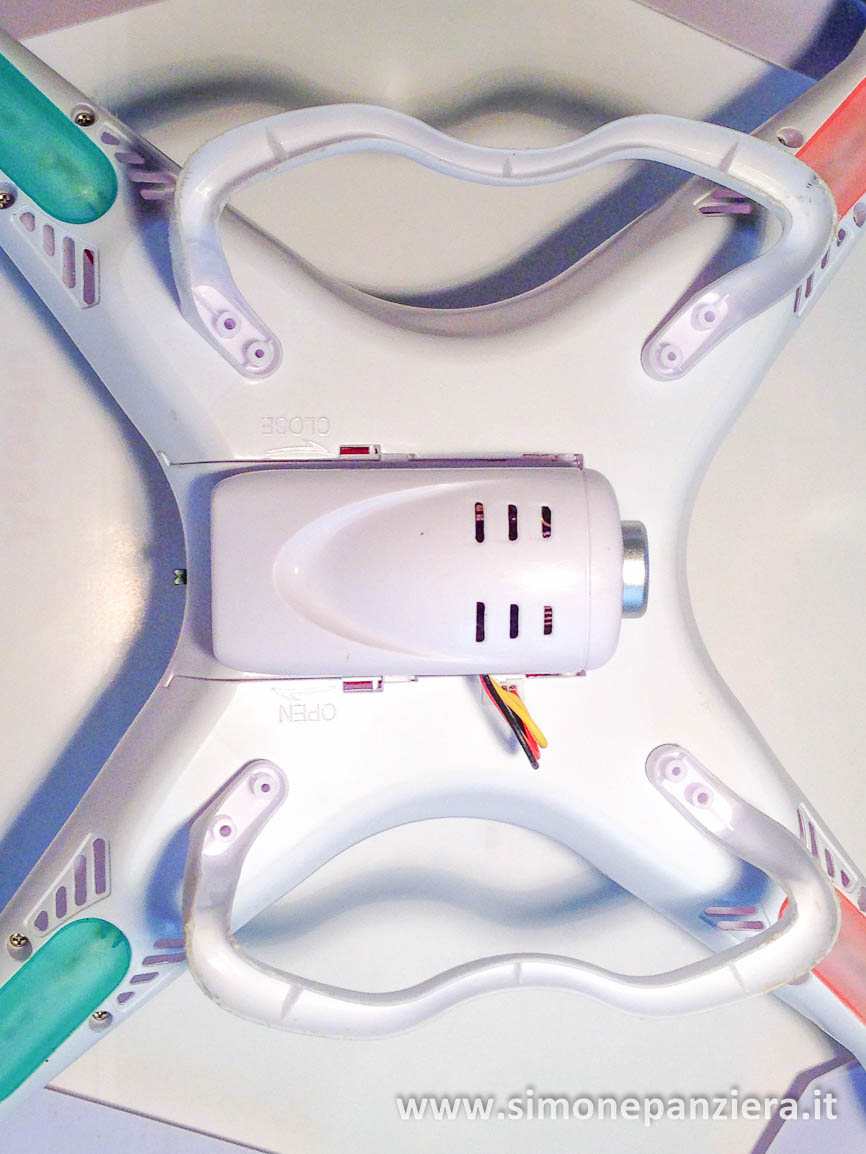

  1. Capovolgi il quadricottero e rimuovi la fotocamera (se installata).Syma X5C FPV Mod - X5SW Camera (4)
    • Per la rimozione è sufficiente sganciare il cavetto di connessione elettrica che collega la fotocamera al drone, semplicemente tirandolo (è inserito a pressione).

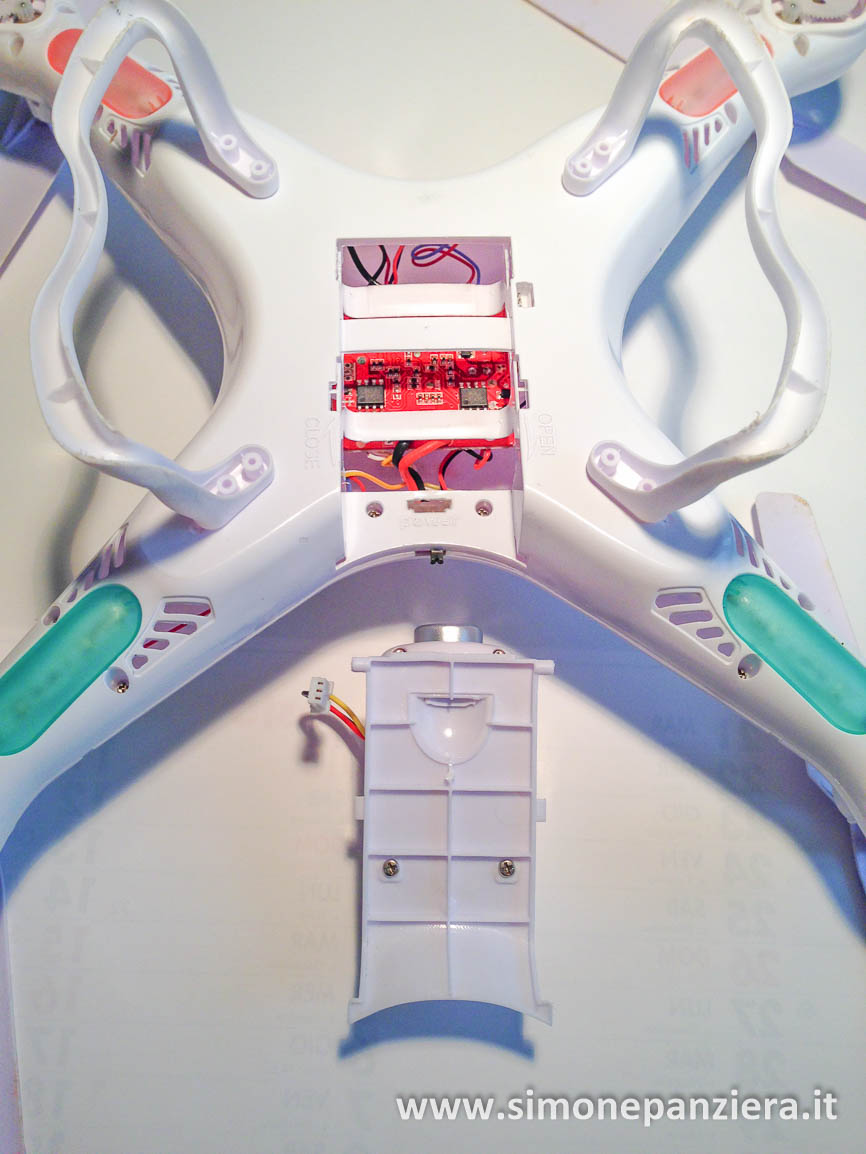

    • Togli poi il coperchio della batteria sul quale è avvitata la fotocamera, per farlo, esercita una leggera pressione ai lati della cerniera di fissaggio, in modo da “chiudere” leggermente i perni di plastica per farli uscire dalla sua sede.Syma X5C FPV Mod - X5SW Camera (5)
    • Svita successivamente le due viti metalliche che fissano la fotocamera, aiutandoti con un cacciavite a croce di piccole dimensioni.
  2. Procurati la fotocamera FPV, (puoi acquistarla anche dal link citato sopra: Hometalks®Syma x5SW Quadcopter micro FPV Videocamera HD Spare Part-bianco.

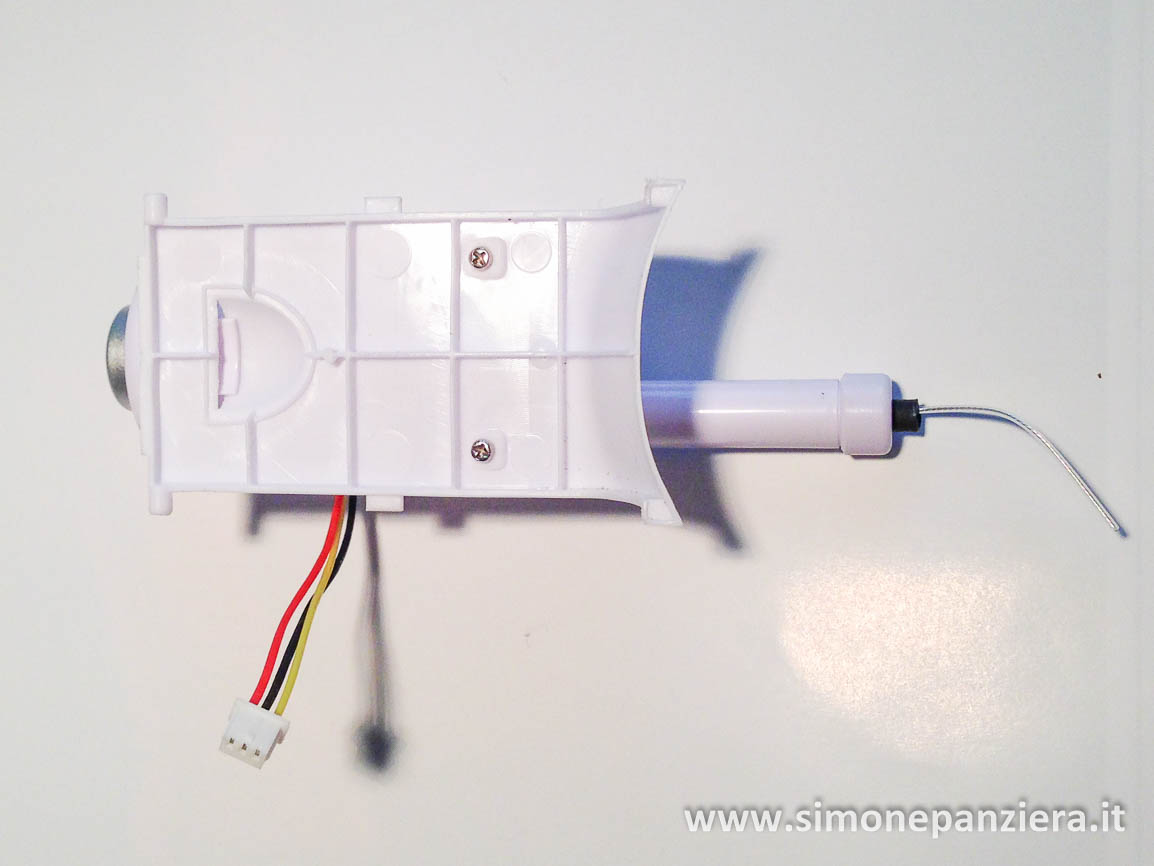

  3. Noterai che la fotocamera del Syma X5SW viene fornita con le sue viti di fissaggio e con l’adattatore per il montaggio sul Syma X5SW. L’adattatore in questo caso non serve. Sarà sufficiente montare la fotocamera agganciandola nella piccola linguetta anteriore ed avvitandola con le due viti al supporto, esattamente come l’originale!Syma X5C FPV Mod - X5SW Camera (11)
  4. A montaggio avvenuto, rimetti il coperchio della batteria applicando una leggera pressione e collega il connettore della fotocamera FPV al drone (esattamente com’era collegata la fotocamera originale).Syma X5C FPV Mod - X5SW Camera (12)

Semplicissimo no? Ora non rimane che inserire la batteria ed accendere il drone Syma X5C per verificare che la fotocamera FPV sia operativa. Per farlo sarà sufficiente verificare che il led verde presente all’interno della fotocamera si accenda all’accensione del drone.

Ora passiamo al monitor.Syma X5C FPV Mod - X5SW Camera (1)

La cosa più semplice ed economica è utilizzare il proprio smartphone come monitor FPV!

  1. Primo perché oltre alla visione in tempo reale è possibile registrare direttamente foto e video.
  2. Secondo perchè l’applicazione è totalmente GRATUITA.

Se hai iOS:

  • Apri l’App Store e cerca SYMA FPV. In alternativa clicca su questo link: Syma FPV

Se hai Android:

  • Apri il Play Store e cerca SYMA FPV. In alternativa clicca su questo link: Syma FPV

Le app possono essere scaricate anche dal sito ufficiale Syma Toys a questo link: http://www.symatoys.com/support/49.html



Collegamento del drone Syma X5C allo smartphone (iOS o Android)

  1. Dopo aver installato l’app ufficiale Syma FPV, accendi il drone ed effettua il collegamento al radiocomando con la “consueta manovra” (Leva del gas tutta su, e poi tutta giù), fino ad avere l’accensione fissa dei led del drone.
  2. Attiva la connessione WiFi sul tuo smartphone.

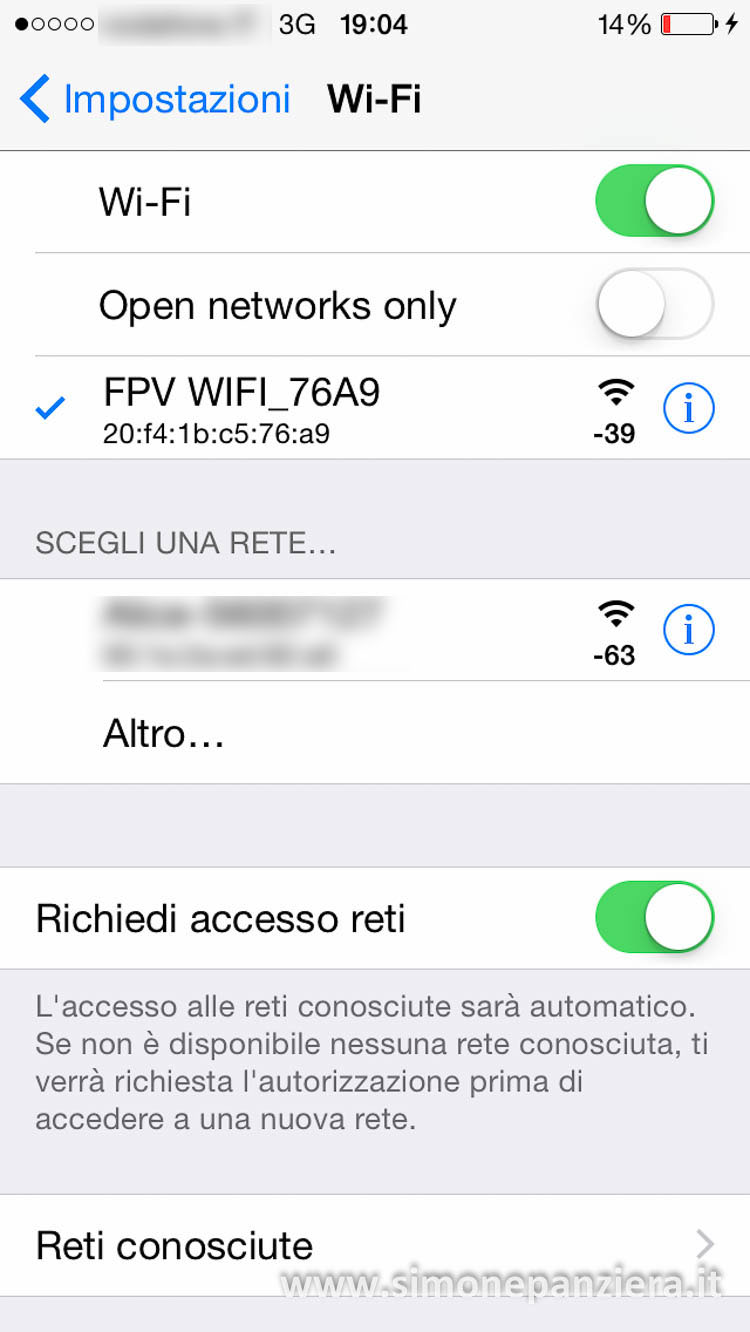

  3. Dovresti vedere la connessione WiFi creata dalla fotocamera del drone, chiamata: FPV WIFI_xxxx (dove al posto delle x è presente un codice).Syma X5C FPV Mod - X5SW Camera (5)-2

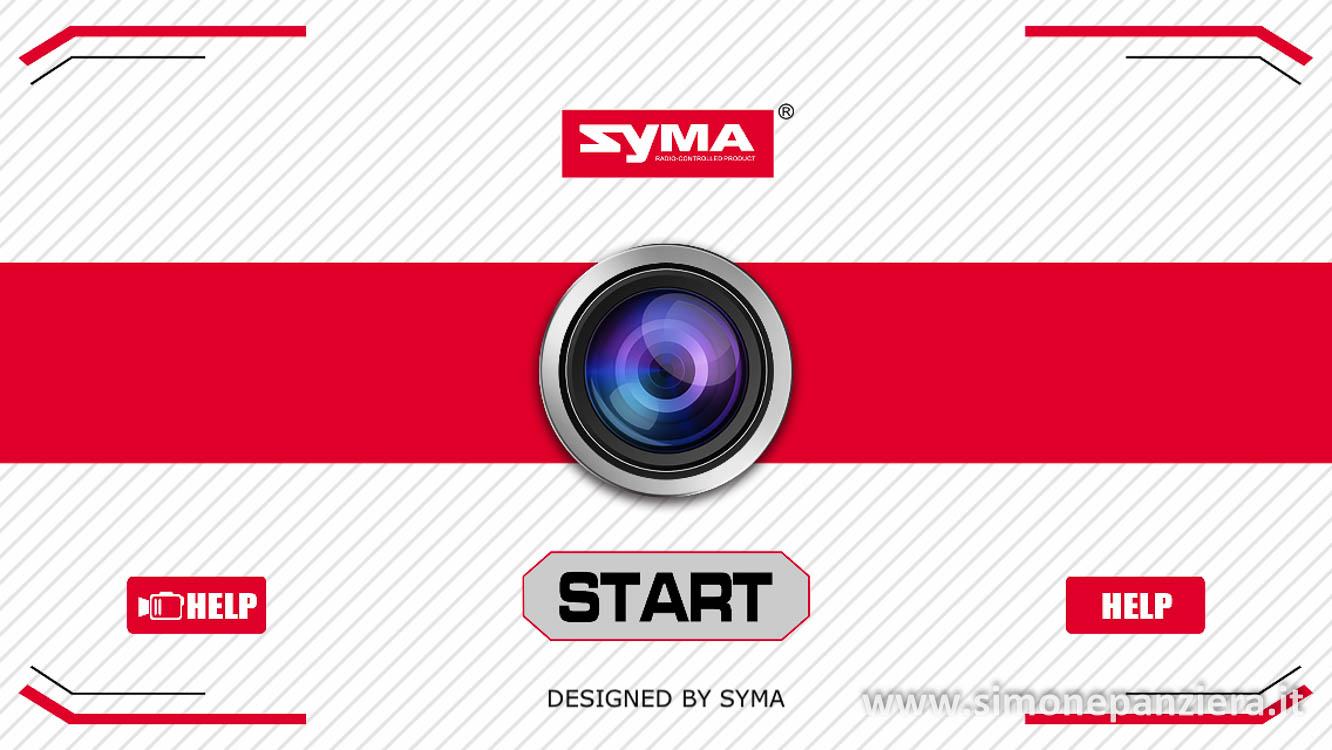

  4. Connettiti ad essa e successivamente apri l’app SYMA FPV.Syma X5C FPV Mod - X5SW Camera (3)

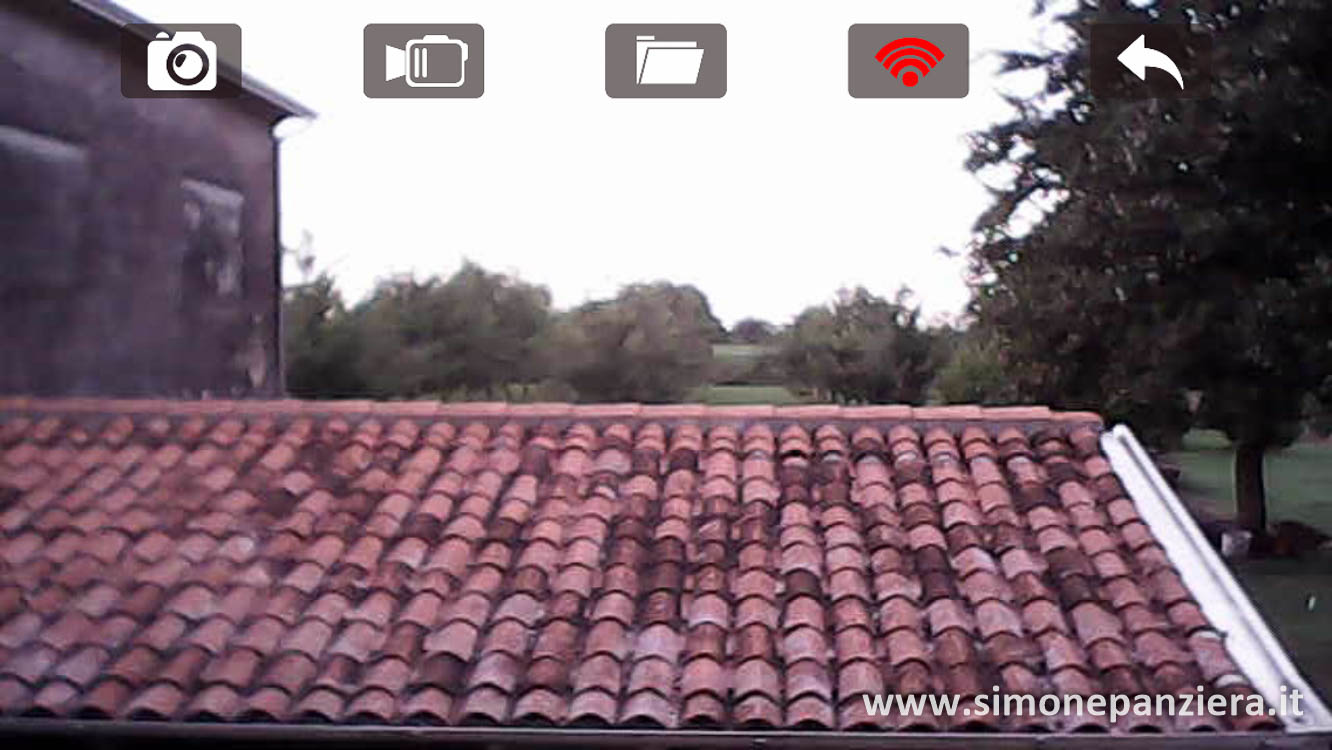

  5. Tocca ora il pulsante START e se tutto è andato a buon fine dovresti iniziare a visualizzare le immagini trasmesse in tempo reale dal drone.Syma X5C FPV Mod - X5SW Camera (6)-2
  6. Puoi scattare una fotografia o iniziare subito a registrare un video, premendo i rispettivi pulsanti..
  7. I media verranno salvati direttamente sullo smartphone per poi poter essere esportati con estrema semplicità!
  8. In caso di dubbi puoi consultare le guide integrate nell’App semplicemente premendo il pulsante HELP nella schermata iniziale.

Fissaggio dello smartphone sul radiocomando:

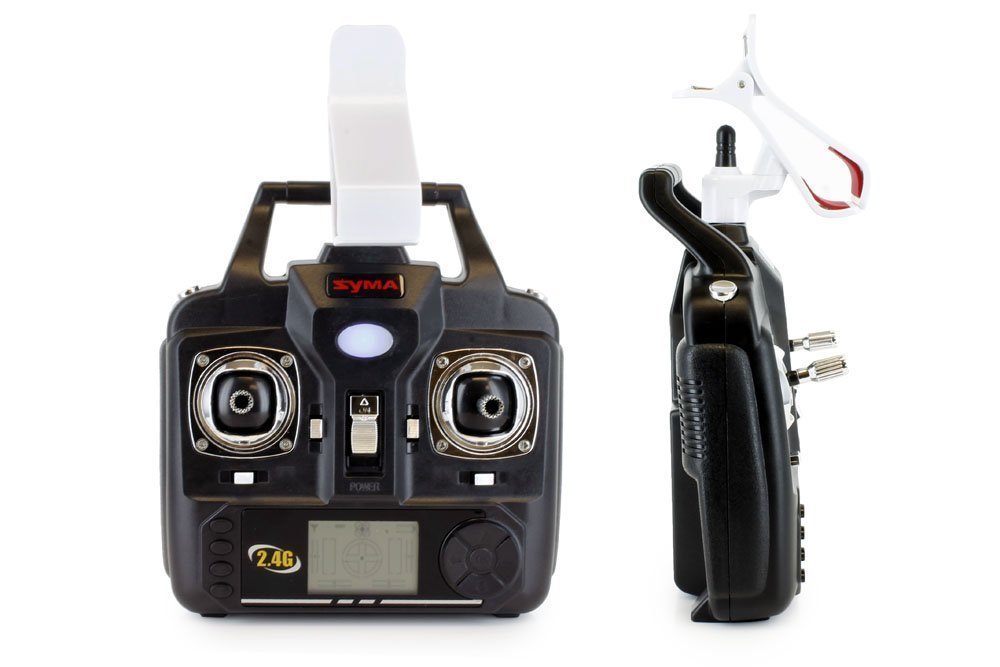

Il fissaggio dello smartphone sul radiocomando può essere effettuato utilizzando il supporto dedicato acquistabile anche su amazon da questo link: Hometalks®syma X5sw Rc Quadcopter pezzo di ricambio FPV Phone Holder Mobile Device clip Mount – Bianco513ER93QyzL._SL1000_





Nel caso avessi montato sul radiocomando un’antenna modificata, ad esempio da 8 dBi, per il fissaggio devi allargare il foro del supporto aiutandoti con una punta da trapano adeguata. Il supporto infatti, si infila proprio sull’antenna.





Alcune considerazioni personali:

Syma X5C FPV Mod - X5SW Camera (8) Syma X5C FPV Mod - X5SW Camera (7) Syma X5C FPV Mod - X5SW Camera (6)

FOTOCAMERA FPV:



PRO:

  • Inquadratura dell’orizzonte migliorata e piacevole rispetto alla fotocamera originale.

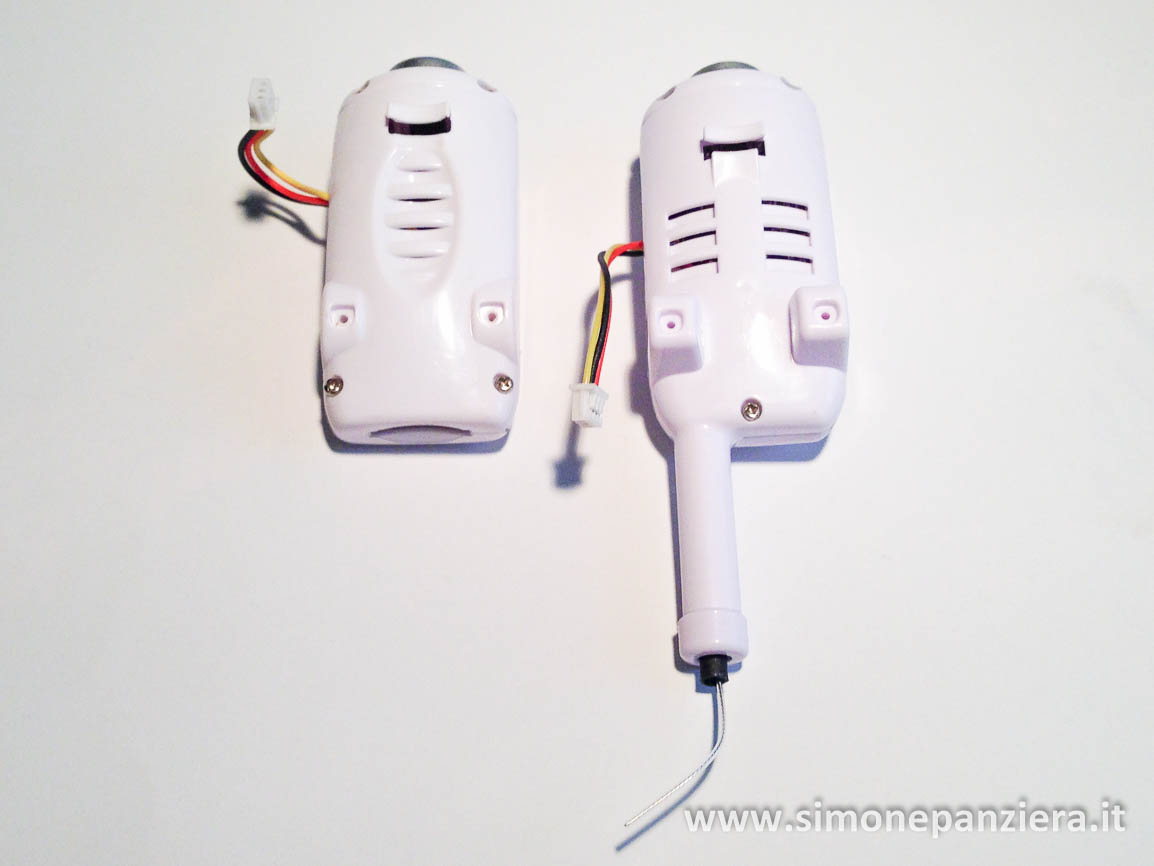

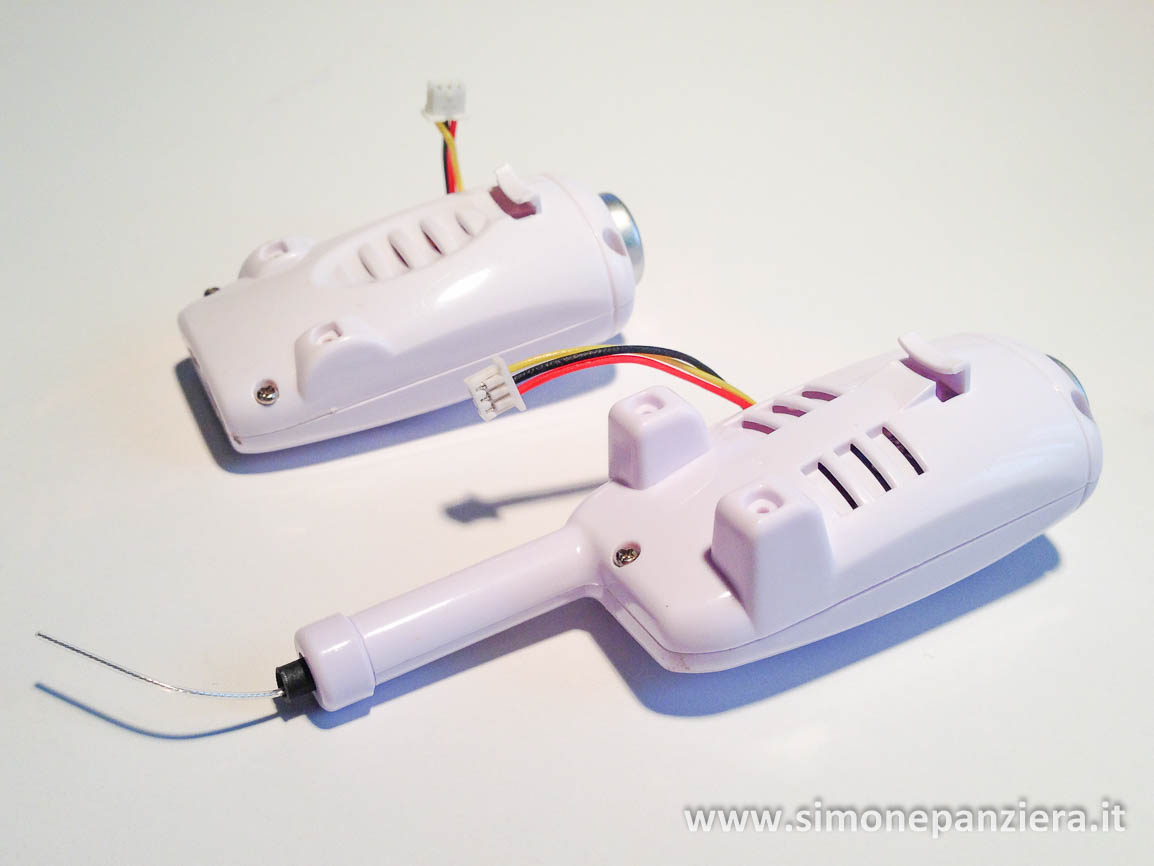

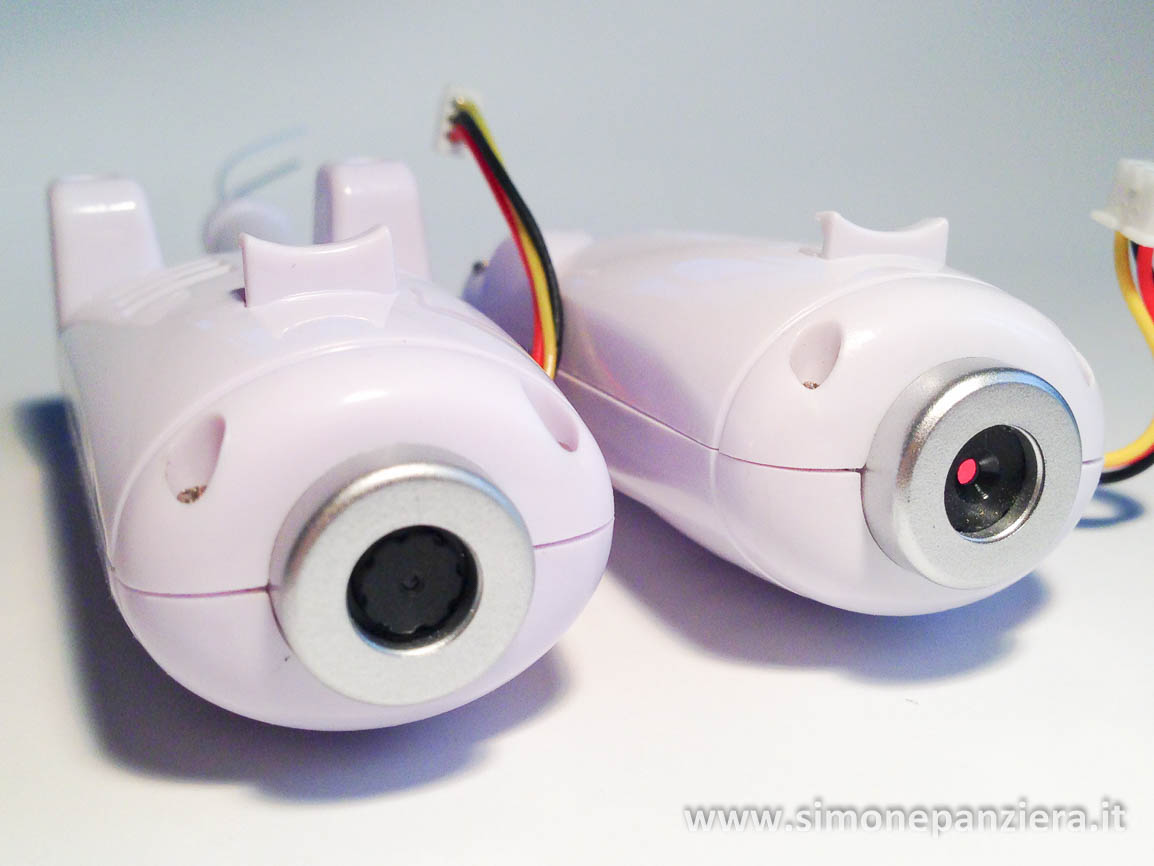

  • La fotocamera del SYMA X5SW come si può notare dalle immagini comparative, ha un’angolazione di ripresa diversa rispetto alla fotocamera originale. Infatti, i punti di fissaggio posteriori sono “più alti”. Ne consegue che l’orizzonte viene abbassato notevolmente nell’inquadratura, rendendo più piacevole la ripresa.
  • La possibilità di vedere in tempo reale le immagini è molto suggestiva, e rende l’esperienza di volo molto piacevole!

CONTRO:

  • Anche se la fotocamera ha installato a bordo un sensore da 2 megapixel, le immagini trasmesse sono compresse ed il video risulta avere una risoluzione effettiva di 640×480 pixel. Questo per aumentare la fluidità della trasmissione a discapito della qualità.
  • La messa a fuoco dell’obiettivo a mio avviso non è ottimale e può essere migliorata. Per farlo puoi prendere spunto da questo articolo: Drone Syma X5C – Camera Focus Moddove in questo caso, risulta ancora più semplice la messa a fuoco, in quanto la visione delle immagini riprese è in tempo reale!
  • E’ presente una leggera differita nella trasmissione del video, e quando la distanza tra il drone e lo smartphone è elevata, sono presenti alcuni lag (il video viene ricevuto a scatti).
  • Non è una fotocamera adatta al volo FPV, ma il drone deve comunque essere controllato a vista spesso, proprio per il motivo citato sopra.
  • La frequenza di trasmissione della fotocamera è molto vicina a quella del radiocomando (cambiano solo i canali), riducendo drasticamente la portata radio del quadricottero. Se hai effettuato le modifiche: Syma X5C Drone – Range Mod e Syma X5C – Range Mod – On Board potrebbe non essere un problema, ma la differenza comunque si nota parecchio. Il raggio d’azione viene ridotto, proprio per l’interferenza dei due segnali che lavorano praticamente sulla stessa frequenza (2,4 GHz).
  • Non viene registrato l’audio (anche se non è essenziale dato che si sentirebbero solamente i motori come con la fotocamera originale)

FOTOCAMERA ORIGINALE:



PRO:

  • Registrazione video di qualità pari a 2 megapixel direttamente su scheda SD.
  • Registrazione del canale audio (anche se non strettamente necessario)

CONTRO:

  • Inquadratura dell’orizzonte troppo bassa (è soggettivo), ma correggibile applicando alcuni strati di biadesivo nella parte posteriore (togliendo le viti) o del velcro.
  • Messa a fuoco dell’obiettivo, in alcuni casi non perfetta, ma correggibile seguendo questo articolo: Drone Syma X5C – Camera Focus Mod
  • Impossibilità di vedere in tempo reale quello che l’obiettivo sta inquadrando, ne consegue che le riprese devono essere effettuate “a vista”, immaginando quello che si sta riprendendo.



Per risolvere il problema della portata radio sto valutando una fotocamera con trasmissione a 5,8 GHz, molto distanti dai 2,4 GHz del radiocomando.

Per risolvere il problema della qualità, la fotocamera dovrà avere la possibilità di registrare direttamente su scheda SD, oltre che la trasmissione FPV.

Queste ed altre modifiche presto online.. Nel prossimo articolo dedicato al drone Syma X5C!




Se sei interessato ad aumentare ulteriormente la distanza di volo del drone Syma X5C, leggi anche i seguenti post: Syma X5C Drone – Range Mod Syma X5C – Range Mod – On Board

Se vuoi migliorare la qualità della fotocamera originale installata a bordo del drone, dai un’occhiata al mio post: Drone Syma X5C – Camera Focus Mod

Se vuoi sapere come sostituire un motore guasto, leggi il mio post: Drone Syma X5C – Sostituzione motore

Se hai dubbi o consigli, lascia pure un commento in fondo a questa pagina!
Nel caso fossi interessato all’acquisto di un drone Syma X5C explorer puoi trovare delle ottime offerte anche su amazon:


Buon divertimento!
