Orientamento antenna 2,4 GHz su radiocomando 4


Considerato l’elevato numero di richieste, ho deciso di scrivere questo breve articolo per chiarire il corretto orientamento dell’antenna wifi a 2,4 GHz sul radiocomando.

Soprattutto dopo una range mod, e quindi impiegando antenne dedicate, a polarizzazione verticale, è molto importante mantenere un orientamento corretto dell’antenna durante tutte le fasi del volo, per avere sempre la copertura massima, e non rischiare di perdere il segnale nei “buchi” della propagazione..

Per spiegare meglio di cosa sto parlando analizziamo un diagramma di radiazione, nel quale è rappresentata la copertura di un’antenna omnidirezionale, a polarizzazione verticale (quelle che utilizziamo per le nostre modifiche sui radiocomandi).

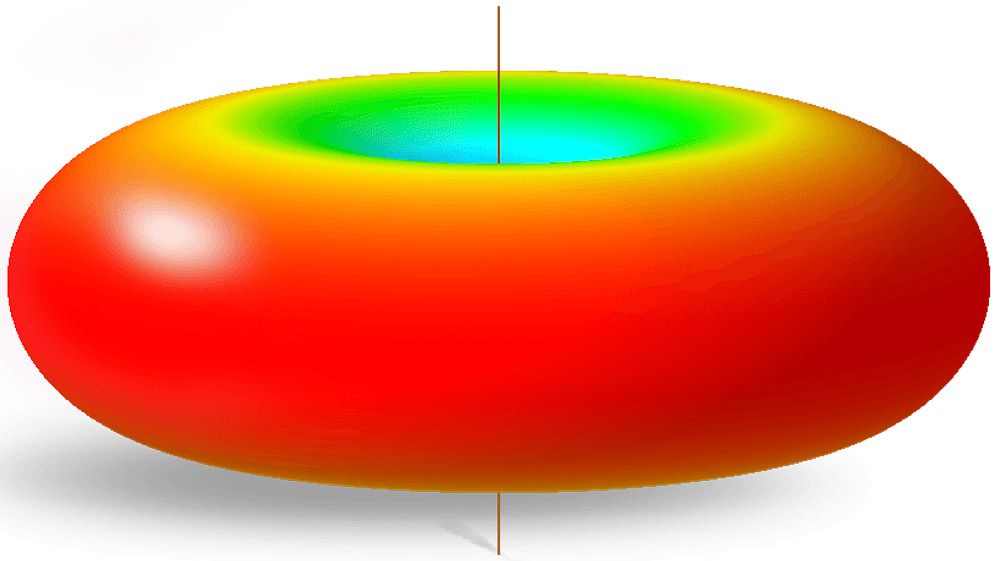

Diagramma di radiazione antenna omnidirezionale

Al centro di questa “ciambella” abbiamo la nostra antenna.

Maggiore sarà il guadagno della stessa, e maggiore sarà la “ciambella”..

Come si può notare, al centro le onde radio sono attenuate, c’è praticamente un buco! Quindi è sbagliatissimo pilotare mantenendo l’antenna verticale sul radiocomando e cercando di direzionarla verso il drone..

Infatti se così facessimo la situazione sarebbe ipoteticamente la seguente:Posizionamento antenna radiocomando errata

E chiaramente, avremo una portata del radiocomando inferiore!

Per questo è buona norma inclinare longitudinalmente di 90 gradi l’antenna in modo da avere la portata massima nel nostro campo visivo.

La posizione corretta dell’antenna (anche se antiestetica), è la seguente:

Posizionamento antenna radiocomando corretta

Nell’esempio ho utilizzato un’antenna da 5 dBi, ma la stessa cosa vale per le antenne maggiori, (8 dBi) ecc..

Questa regola si applica non solo ai radiocomandi, ma a tutti quei dispositivi che utilizzano questo tipo di antenne. Quindi anche i router o access point WiFi.
